Affuteuse De Couteau réalise la réutilisation des lames de broyeur. WANROOE vous propose un haute quelité et un prix bas.
La description

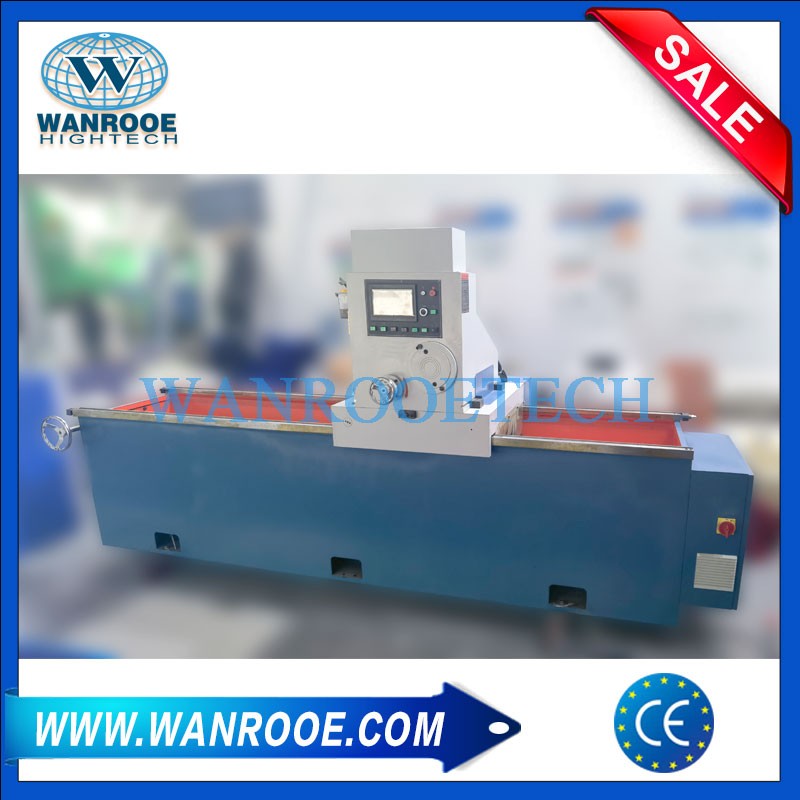

L'affuteuse à couteaux droits est d'absorber l'essence de l'équipement de meulage allemand. Cette machine est principalement adaptée pour meuler toutes sortes de tailles différentes, point de vue différent, grande lame faite de différents matériaux, impression, fabrication de papier, plastique, cuir, nourriture, bois, contreplaqué et autres industries d'équipement requis, en particulier, c'est l'équipement d'affûtage idéal pour les machines de découpe de papier de haute qualité.
Avantage
1. Système de contrôle numérique, écran tactile.
2. Le réglage de haut en bas de la tête de meulage adopte un servomoteur, qui a une plus grande précision; il convient aux lames nécessitant une plus grande précision.
3. La piste adopte le dispositif de guidage linéaire de haute précision. Il peut contrôler avec précision la quantité de broyage, broyage grossier, broyage fin, achèvement unique, broyage automatique sans intervention humaine, une fois le broyage terminé, s'arrête automatiquement.
Caractéristiques
1. Le contrôle CNC, caractérisé par un fonctionnement pratique et rapide, des performances stables et fiables et un degré élevé d'automatisation.
2. Le rail de guidage linéaire de haute précision et de haute rigidité réalise un meulage de haute précision en combinaison avec la vis à billes de précision.
3. La vitesse de déplacement est contrôlée par le convertisseur de fréquence importé, afin d'assurer la qualité des outils de différents matériaux et dureté.

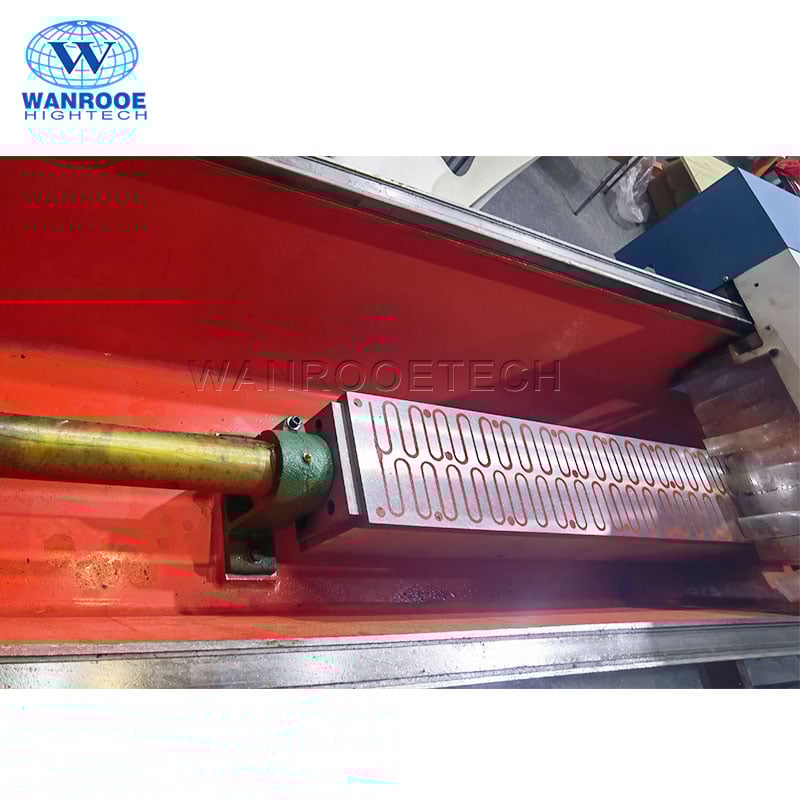

4. Le mandrin électromagnétique a une aspiration super puissante et la fonction de démagnétisation retardée, caractérisée par un positionnement fiable, un fonctionnement pratique et une efficacité de travail élevée. (Pendant le meulage de la lame, une configuration spéciale de la table de travail est généralement adoptée.)
5. Le moteur spécial de la tête de meulage se caractérise par un jeu axial réglable, une transmission stable, un volume de meulage élevé, une longue durée de vie et une haute précision.
6. Il adopte la transmission à crémaillère à réducteur à vis sans fin avec un rapport de transmission précis et une efficacité de transmission élevée. (La boîte à vis sans fin n'a pas besoin d'être huilée pendant toute la durée de vie.)
7. La pompe de lubrification automatique contrôlée par micro-ordinateur effectue une lubrification quantitative à intervalles réguliers et à des positions fixes pour les pièces clés telles que le rail de guidage linéaire, la vis à billes, etc. pour assurer la durée de vie de la machine.
8. Le dispositif de nettoyage automatique et de collecte automatique des résidus améliore la propreté interne de l'équipement, collecte les résidus de déchets et purifie l'eau de refroidissement.
9. Les roulements et les pièces électriques sont tous des produits de marques de première classe mondiale, garantissant la fiabilité et la sécurité du produit.
10. Le lit du portique est formé par soudage à basse température de tôles d'acier de haute qualité. Il a une bonne capacité de rétention de précision après avoir été soumis à un traitement de vieillissement et à un processus de précision.
11. Les composants de commande pneumatique et les actionneurs sont tous des produits de renommée mondiale. La plaque de pressage entraînée pour le pressage de cylindres est caractérisée par une pression stable, un roulement de force uniforme et une force de pressage puissante.
| Modèle | PNMD Pro-800C | PNMD Pro-1600C | PNMD Pro-1800C | PNMD Pro-2300C | PNMD Pro-2700C | PNMD Pro-3200C | PNMD Pro-3600C | PNMD Pro-4200C |
| Surface de la table L*W(mm) | 800×180 | 1600×180 | 1800×180 | 1120×180×2 | 1370×180×2 | 1570×180×2 | 1770×180×2 | 2070×180×2 |
| Taille de la meule (mm) | φ200×100×φ100 | |||||||
| Vitesse alternative du cadre de la tête de meulage (m/min) | 0-20m/min(frequency control） | |||||||
| Puissance totale de la machine-outil (KW) | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 |
| Angle de table réglable | ±90° | |||||||
| Angle de la tête de meulage ajusté | ±90° | |||||||
| Précision de meulage (mm/m) | ≤0.03mm/m | ≤0.03mm/m | ≤0.03mm/m | ≤0.05mm/m | ≤0.05mm/m | ≤0.05mm/m | ≤0.06mm/m | ≤0.06mm/m |
| Poids (kg) | 1100 | 1600 | 1700 | 2100 | 2500 | 3000 | 3300 | 3800 |
| Dimensions L*l*H (mm) | 2400×1000 ×1350 | 3000×1000 ×1450 | 3200×1000 ×1450 | 3700×1000 ×1350 | 4100×1000 ×1350 | 4600×1000 ×1350 | 5000×1000 ×1350 | 5600×1000 ×1350 |
Le corps de la machine est constitué d'un soudage de plaques de fer de haute qualité à double couche, sa structure avancée, sa conception raisonnable, sa bonne stabilité, après le traitement et la finition du vieillissement, pour assurer la précision de la machine. Le banc de la machine est équipé d'une ventouse électromagnétique, une extrémité est dotée d'un mécanisme d'entraînement à vis sans fin, le volant rotatif peut être dans une plage de 0-90 ° de réglage arbitraire de l'angle. Le côté avant du lit est pourvu d'un interrupteur de déplacement pour régler la course, et le côté arrière est pourvu d'un mécanisme de réglage du jeu de crémaillère et d'engrenage. Le lit est équipé d'un boîtier de commande électrique spécial. Le mouvement principal de la machine-outil adopte une transmission mécanique, et la marche gauche et droite adopte une régulation de vitesse de conversion de fréquence à crémaillère et pignon. Le meilleur ajustement entre la crémaillère et le pignon peut être effectué en fonction de la situation de fonctionnement. La tête de broyage de la machine-outil adopte une alimentation automatique à conversion de fréquence, la quantité totale d'alimentation peut être définie et le broyage peut être effectué en fonction de la quantité totale d'alimentation. La boîte principale est équipée d'un moteur de levage pour un levage rapide. Cette machine-outil adopte une technologie de pointe allemande et est fabriquée en acier de haute qualité.
Délais de livraison
Normalement 30-90 jours ouvrables depuis la réception du paiement anticipé.
Emballage
Palette en bois, caisses en bois sans fumigation si nécessaire. Toutes les pièces clés de l'équipement seront peintes avec une huile antirouille avant expédition et emballage.
Les documents techniques
WANROOETECH vous proposera tous les documents nécessaires, par exemple. plan d'aménagement général, schéma électrique et manuel d'utilisation après l'exécution du contrat.
Dispositif pour les travaux d'inspection, d'installation et d'essai
Après avoir informé des machines prêtes à être inspectées, le client peut envoyer des ingénieurs à WANROOETECH; Le client peut également consigner WANROOETECH pour terminer les travaux d'inspection.
Lorsque les machines sont livrées à l'usine du client, veuillez organiser les travaux de préparation avant l'arrivée des ingénieurs, si nécessaire.
WANROOETECH enverra des techniciens à l'usine une fois les travaux de préparation terminés.
Les techniciens seront responsables de l’installation sur site du guide et des machines d’essai impliquées.
Pendant ce temps, les techniciens donneront des leçons de formation gratuites aux ouvriers de l'usine du client. Le client doit simplement supporter les dépenses générées pour ce travail, par exemple. billets d'avion (aller-retour), résidence, repas et indemnité de 50 USD par jour pour chaque technicien.
Quantité et qualité garantie
1. Différence quantité / qualité au port de destination pendant le transport.
En cas de divergence qualité / quantité entre le port de destination et le port de destination, le client doit présenter sa demande de remboursement dans les 30 jours suivant l’arrivée des marchandises au port de destination.
2. Période de garantie et service après-vente.
12 mois depuis la fin de l'installation et le fonctionnement normal de la machine. Pendant cette période de garantie, WANROOETECH fournira des pièces de rechange sans frais en cas de problème de qualité causé par nos soins. Si les dysfonctionnements sont causés par des opérations incorrectes, WANROOETECH fournira les pièces de rechange au prix coûtant.
3. Service à long terme.
WANROOETECH facturera à l'acheteur le coût des pièces de rechange au-delà du délai de garantie et fournira un guide technique à long terme.
